Transilluminatoren für die Sichtbarmachung von Gelbanden
Herolab Transilluminatoren beleuchten Gele von unten. Die geeignete Lichtquelle richtet sich nach dem verwendeten Farbstoff und dessen Anregungsspektrum. UV-, Blaulicht- und Weißlicht-Ausführungen sind unterschiedliche Geräte beziehungsweise Konfigurationen und nicht beliebig austauschbar.
UV, Blaulicht oder Weißlicht?
- UV-Transilluminatoren: Für UV-anregbare Fluoreszenzfarbstoffe, beispielsweise Ethidiumbromid. Wellenlänge und Filterfläche werden passend zur Anwendung gewählt.
- Blaulicht-LED-Transilluminatoren: Für Farbstoffe mit geeignetem Blaulicht-Anregungsspektrum. Prüfen Sie die Kompatibilität anhand der Farbstoffunterlagen.
- Weißlicht-LED-Transilluminatoren: Zur Betrachtung sichtbar gefärbter Gele, beispielsweise mit Coomassie- oder Silberfärbung.
Ausführungen und Auswahlkriterien
Die UV-Produktlinie umfasst modellabhängige Wellenlängen von 254, 312 oder 365 nm sowie unterschiedliche Filterflächen. High-Contrast-Ausführungen (HC) und Herolab LongLife®-Elektronik sind in der Produktübersicht beschrieben. Die dort aufgeführten Merkmale gelten für die jeweilige Ausführung, nicht automatisch für jedes Modell.
Bitte nennen Sie Gelabmessungen, Farbstoff, gewünschte Wellenlänge und die geplante Bilddokumentation. Bei Konverterplatten und Kamerafiltern muss die Kombination zum Gerät und zur Lichtquelle passen.
Modellgrößen und Ausstattung
- UVT-14: Filterfläche 11 × 14 cm.
- UVT-22: Filterfläche 14 × 22 cm.
- UVT-20: Filterfläche 20 × 20 cm.

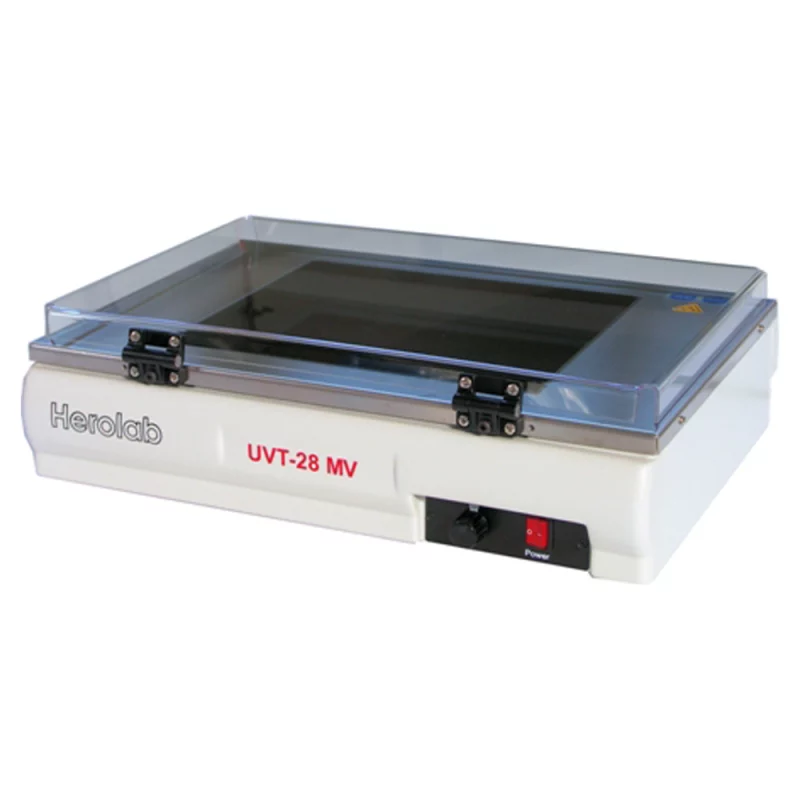

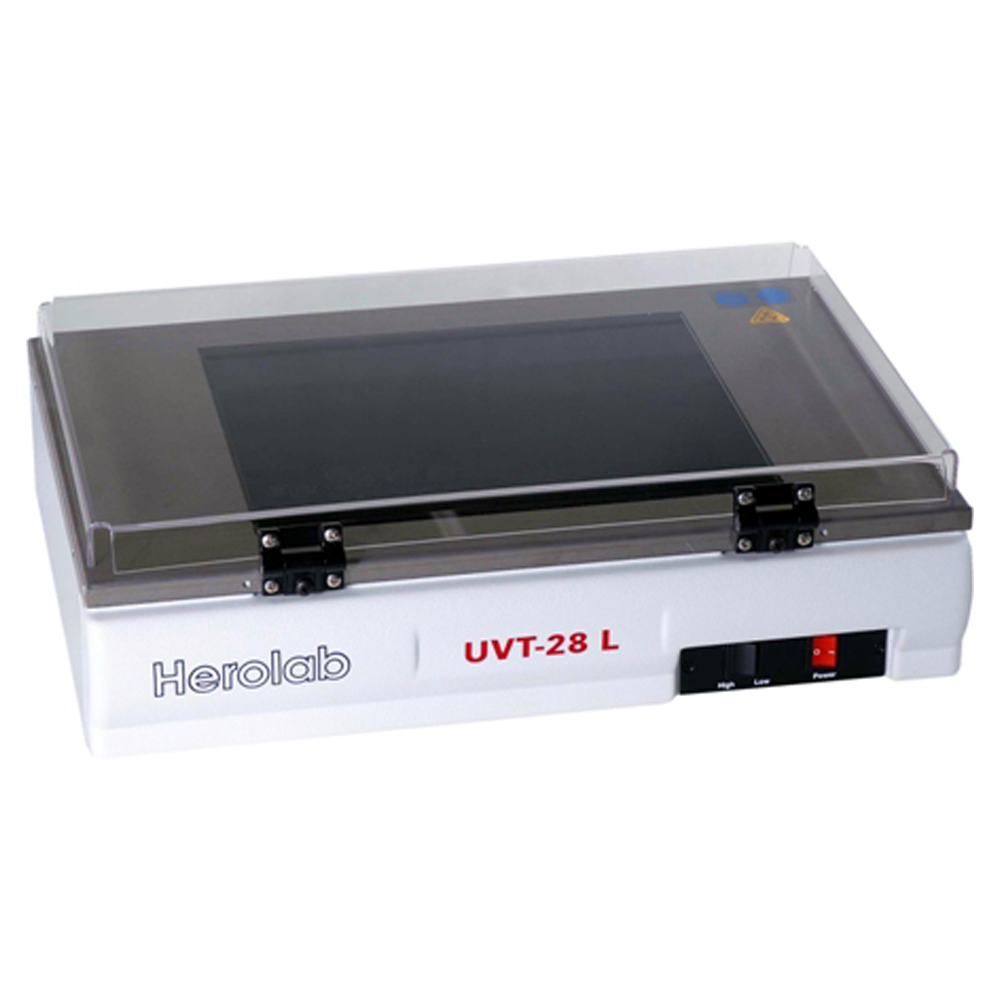

- UVT-28: Filterfläche 22 × 28 cm.
- UVT-40: Filterfläche 20 × 40 cm.
Die Größenangaben bezeichnen die Filterfläche, nicht die Gehäuseabmessungen. Nicht jede Kombination aus Baugröße, Wellenlänge und Ausstattung ist als Modell aufgeführt.
Bei den im Katalog beschriebenen Standard- und Advanced-UV-Ausführungen ist ein verstellbarer UV-Schutzschirm enthalten. Bei Economy-Ausführungen (E) ist er optional und separat auszuwählen. Multiwave-Ausführungen kombinieren UV-Wellenlängen; die Ausführung V bezeichnet eine variable Intensitätsregelung.
Blaulicht: Gerätegeneration beachten
Neben LED-Ausführungen führt die ältere Zubehörübersicht BE-Modelle mit 18-W-Blaulichtröhren auf. Die Bezeichnung „Blaulicht“ allein bestimmt daher nicht die Lichtquellentechnik. Bei Ersatzteilen bitte vollständige Modellbezeichnung, Baujahr und Typenschild angeben; Röhren und LED-Lichtquellen sind nicht austauschbar.
Sicherer Umgang
UV-Strahlung kann Augen und Haut schädigen. Beachten Sie die Betriebsanleitung und verwenden Sie die für Wellenlänge und Anwendung geeignete Abschirmung und Schutzausrüstung.
Produktunterlagen
Technische Angaben gemäß Produktübersicht, Stand 2024-01. Aktuelle Ausführung, Lieferumfang und Verfügbarkeit sind vor der Bestellung zu bestätigen.
Transilluminatoren – Modelle und technische Daten (Deutsch, PDF)
Transilluminators – product overview (English, PDF)
